| 製品名 | 内視鏡の種類 | 特徴 |
|---|---|---|
| 3R-IFIBER12 | ビデオスコープ | 極細径にCMOSセンサを搭載。16万画素のカメラ解像度を実現しており、クリアな映像を提供 |
| 3R-VFIBER | ビデオスコープ | 点検する場所によりケーブルの選択が可能。クリアな画像で細かい部分まで確認でき、映像を静止画・動画で保存可能 |
| 3R-GAZE01 | ビデオスコープ | 独自の3D計測機能を搭載。100万画素CMOS、10.5型LCD大画面モニタでクリアな画像を提供可能 |
| 3R-FXS050 | ビデオスコープ | フレキシブルケーブルを採用。有効長はおよそ1mとなっているため、配管内や高所などさまざまな場所での観察に対応 |
| 3R-XFIBER55 | ビデオスコープ | 焦点距離0mから使用でき、光の反射や埃に強い。また軽量・簡単操作が可能 |
| 3R-SNAKE02 | ビデオスコープ | 「映像を見る」ことにフォーカスしたシンプルさが特徴。手が届きやすい価格を実現 |
| 3R-IFIBER | ビデオスコープ | 最大92万画素の映像を画面に映し出せるため、作業精度を向上させ、作業負担の軽減につながる |
| 3R-MFXS60/3R-MFXS6015 | ビデオスコープ | 92万がその高解像度と軽快なジョイスティック操作により、検査の精度向上と時間短縮を実現 |
| 3R-JFIBER | ビデオスコープ | 先端可動対応の極細径によって、精密・正確な検査を可能にするとともに作業者の負担を軽減 |
| 3R-MFXS55 | ビデオスコープ | 先端可動ケーブルにより広範囲の検査が可能。また、付属アタッチメントにより側視に対応 |
| 3R-XFIBER60S | ビデオスコープ | 高い耐油性・防水性・防じん性を持つ工業用内視鏡。15種類の油や液体でテストを実施 |
| 3R-JFIBER19 | ビデオスコープ | 暗い空洞内部を明るく鮮明に映像化。汚れや亀裂、傷などの判定がしやすい |
| 3R-MFXSPA84 | ビデオスコープ | 手元でケーブル先端部を簡単に操作することが可能。見たい場所にスムーズにカメラを向けられる |
| 3R-MFXSPA62 | ビデオスコープ | 先端径φ6.2mm。先端可動式で可動範囲が広いため、精度の高い点検が可能に |
| 3R-MFXSPA45 | ビデオスコープ | 先端径φ4.5mm の先端可動式内視鏡。スムーズな動きで精度の高い点検を行う |
| 3R-FXS050-63-RIGID | ビデオスコープ | 先端のみが可動するタイプの固いケーブルを採用。手元の操作でカメラの向きを変更可能 |
| 3R-BS27,40,60,80 | ボアスコープ | 直視、側視が選べるボアスコープ。用途により視野方向を選択可能。0°(直視)、30°、70°、90°タイプを提供。 |
| 3R-BS085 | ボアスコープ | Ф0.83mmの超極細径で細かい部分を非破壊で点検可能。視野角は90°と広いため、広範囲の観察が可能 |
直径1.2mmの超極細径に、CMOSセンサを搭載した工業用内視鏡です。極細径でありながら16万画素を実現しています。ノイズが少なくクリアな映像を5インチモニタで確認できます。
細いパイプなど、狭いスペースや微細な穴の観察の際にも、柔軟なケーブルが奥まで入り込んで不良箇所を発見することが可能です。
※参照元：スリーアールソリューション公式HP（https://3rrr-btob.jp/archives/items/3r-ifiber12）
| 内視鏡の太さ | φ1.2mm |
|---|---|
| モニタ解像度 | 1024×768 |
| サイズ／重量 | 350×158×60mm（※カメラケーブル、及びジョイスティックは含まない）／795g、810g |
先端部外径φ3.7mm/φ4.5mm/φ6.0mm/φ9.0mmに対応しています。フレキシブルケーブルまたはインターロックケーブルからニーズに合わせて選ぶことが可能です。IP67の防じん・防水性能で、水回りの点検にも適しています。
エンジンや配管など目視での確認が困難な場所でもクリアな映像で細かい部分までしっかりと確認できます。また、観察中の映像を一時停止できる機能も搭載しています。
※参照元：スリーアールソリューション公式HP（https://3rrr-btob.jp/archives/items/3r-vfiber）
| 内視鏡の太さ | φ3.7mm／φ4.5mm／φ6.0mm／φ9.0mm |
|---|---|
| 解像度 | 静止画：1600×1200、動画640×480 |
| サイズ／重量 | 140×90×34mm／270g |
先端部外径φ6mm、有効長も1・2・3mから選択可能です。スリーアールが独自に開発した計測機能が搭載されており、画像を3D化することで、高低差のある被写体を測定できるようになりました。
精密且つ高度な検査に適した性能を搭載した工業用内視鏡。10.5型LCD大画面ではっきりと映像を確認できます。
※参照元：スリーアールソリューション公式HP（https://3rrr-btob.jp/archives/items/3r-gaze01）
| 内視鏡の太さ | φ6mm |
|---|---|
| モニタ解像度 | 1,024×768 |
| サイズ／重量 | 292×225×70mm／3.2kg（カメラケーブル、コントローラー含まず） |
内視鏡がとらえた内部の映像を、手元の2.3型モニタでリアルタイムに確認することが可能です。1mのフレキシブルケーブルを採用しており、自由に向きを変えながら被写体をしっかりと観察できるようになっています。
エンジンや機械などの複雑に入り組んだ狭い隙間や、配管、高所にあることが多い空調機器、換気扇の内部の検査にも対応しています。
※参照元：スリーアールソリューション公式HP（https://3rrr-btob.jp/archives/items/3r-fxs050）
| 内視鏡の太さ | Φ8mm／Φ5.5mm |
|---|---|
| 防水規格 | カメラケーブル部：IP67 |
| サイズ／重量 | 260mm×85mm×45mm（ケーブル部除く）／450g |
φ5.5mmのフレキシブル内視鏡で、暗い管内・天井裏といった場所の検査に適しています。手元のボタンで明るさ補正・LED切替などができるようになっており、撮影しにくい箇所の画像も鮮明に捉えることが可能です。
3.5インチTFTカラー液晶を搭載しているとともに、SDカードに静止画や動画の保存も行えます。
※参照元：スリーアールソリューション公式HP（https://3rrr-btob.jp/archives/items/3r-xfiber55）
| 内視鏡の太さ | φ5.5mm |
|---|---|
| 防水規格 | IP67 |
| サイズ／重量 | 約118×217×37mm（本体のみ）／約238g（本体のみ） |
先端部外形8mmという細径ケーブルで、目が届かない狭い場所・細い部分まで入り込める仕様です。IP67の防水・防じん性能を搭載しているため、排水口や床下などの点検にも利用できます。
上記のほか、エアコンクリーニング時の内部確認、機械のメンテナンスなどにも利用可能。「映像を見る」ことにフォーカスしたシンプルな機能となっています。
※参照元：スリーアールソリューション公式HP（https://3rrr-btob.jp/archives/items/3r-snake02）
| 内視鏡の太さ | φ8.0mm |
|---|---|
| 防水規格 | カメラケーブル部：IP67 |
| サイズ／重量 | 220×75×42mm／260g※電池含む |
最大92万画素の解像度を実現しており、ノイズが少ないため検査精度の向上に寄与しています。
細部まで鮮明に見える5インチモニタ、直感的に使用できるジョイスティックを採用しており、作業負担の軽減も期待できます。
大画面への出力が可能なHDMI出力に対応しているため、複数人での共有も可能。カメラケーブルユニットごとの交換もできます。
※参照元：スリーアールソリューション公式HP（https://3rrr-btob.jp/archives/items/3r-ifiber）
| 内視鏡の太さ | φ1.8mm／φ2.4mm／φ2.8mm／φ3.9mm／φ6.0mm |
|---|---|
| 防水規格 | 挿入部：IP67 |
| サイズ／重量 | 350×158×60mm（※カメラケーブル、及びジョイスティックは含まない）／820〜1020g |
180°以上の湾曲が可能な先端カメラ部で、360°全方向の確認ができる製品です。操作性のよいジョイスティックを採用しているため、カメラの方向転換・細かい調整なども、片手でコントロールできるようになっています。
コンクリートのモルタルの状態確認や、船舶エンジンの内部検査、天井内装部の内部の腐食やヒビなどの検査に活用可能。92万画素の高解像度の鮮明な画像によりクリアな画像での検査ができます。
※参照元：スリーアールソリューション公式HP（https://3rrr-btob.jp/archives/items/3r-mfxs60）
| 内視鏡の太さ | φ6.0mm |
|---|---|
| 防水規格 | 挿入部（ケーブル部）：IP67 |
| サイズ／重量 | 265×112×111mm（※カメラケーブルは含まない）／520g |
先端径φ2.2～6.0mm、有効長1～6mまでラインナップされた先端感動式工業用内視鏡。ハンディ型内視鏡の中でも大型である5.1インチモニタを採用しており、小さな画面を見ることによる疲労を軽減します。
自動車・航空・鉄道・船舶業界、製造業界、設備点検、建設業界などさまざまな業界で幅広く活用できる高性能モデル。機械の内部におけるメンテナンスや品質の検査などで活用可能です。
※参照元：スリーアールソリューション公式HP（https://3rrr-btob.jp/archives/items/3r-jfiber）
| 内視鏡の太さ | φ2.2mm／φ2.8mm／φ3.9mm／φ6.0mm |
|---|---|
| 防水規格 | 挿入部：IP67 |
| サイズ／重量 | 325×160×90mm（※カメラケーブルは含まない）／710〜810g |
先端カメラ径5.5mm、片側角度最大160°の可動域を実現しています。先端可動式であるため、湾曲した管内でもスムーズな挿入が可能です。付属のアタッチメントを利用すれば、先端を曲げられない箇所にも対応できます。
内部が空洞になったタンクなどの点検に使用可能。IP67の防水防じん性能から、給水管や排水管、食品製造タンクなど水気のある場所にも対応できます。
※参照元：スリーアールソリューション公式HP（https://3rrr-btob.jp/archives/items/3r-mfxs55）
| 内視鏡の太さ | φ5.5mm |
|---|---|
| 防水規格 | 可動式ケーブル部：IP67 |
| サイズ／重量 | 225×200×110mm／約309g（電池含む） |
15種類の油と液体によるテストをクリアした、高い耐油・防水・防じん性能（挿入部IP67）を持つ工業用内視鏡です。暗い天井裏や管内などの視野を確保できる、暗視機能も搭載されています。
エンジンルームや食品加工機器などの検査でも使用が可能。また、先端可動ロック機能により作業者の負担を軽減します。
※参照元：スリーアールソリューション公式HP（https://3rrr-btob.jp/archives/items/3r-xfiber-60s）
| 内視鏡の太さ | φ6.0mm |
|---|---|
| 防水規格 | ケーブル部：IP67準拠 |
| サイズ／重量 | 約118×217×37mm／約238g（※本体のみ） |
有効長1～3m、ドラム缶・タンク内の検査に適した360°先端可動式の管内検査カメラです。45万画素カメラとCMOS1/6型センサーを搭載しており、暗くて見づらい空洞内部をクリアに映像化します。
先端可動式なので内部が空洞となっている対象物の内観検査が行えます。見えにくい内部全体の映像化が可能です。
※参照元：スリーアールソリューション公式HP（https://3rrr-btob.jp/archives/items/3r-jfiber19）
| 内視鏡の太さ | Φ19mm |
|---|---|
| 防水規格 | 挿入部：IP67 |
| サイズ／重量 | 275×106×90mm（※カメラケーブルは含まない）／715g |

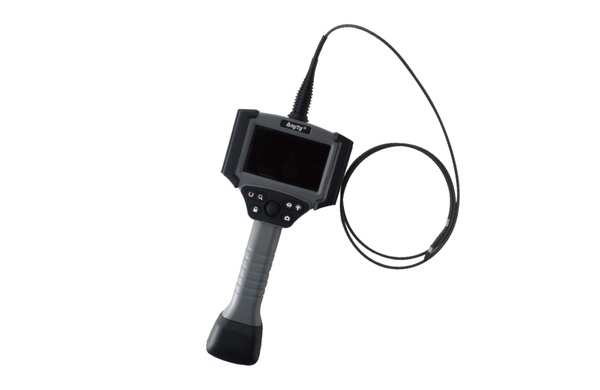

手元のジョイスティックで、確認したい方向にカメラを向けられる電動内視鏡。可動範囲も水平方向360°・垂直方向180°と広く、点検箇所の小さな破損や亀裂なども見逃しにくくなっています。
自動車部品やエンジン部の検査、配管・空調などの内部点検や清掃前後の検査、機械や部品検査、配管の継手のサビや詰まりなど幅広い分野での活用ができます。
※参照元：スリーアールソリューション公式HP（https://3rrr-btob.jp/archives/items/3r-mfxspa84）
| モニタ解像度 | 800×480 |
|---|---|
| 防水規格 | カメラケーブル部：IP65 |
| サイズ／重量 | 400mm×152mm×75mm／約908〜945g |
スムーズな操作性と、なめらかな動作を実現した電動内視鏡です。ジョイスティックを使うことで片手のみで操作でき、空いたもう一方の手でケーブル先端部を動かすことができます。
曲げたい箇所でケーブルを曲げられるため、曲がりくねった配管などでも検査が可能です。
※参照元：スリーアールソリューション公式HP（https://3rrr-btob.jp/archives/items/3r-mfxspa62）
| モニタ解像度 | 800×480 |
|---|---|
| 防水規格 | カメラケーブル部：IP65 |
| サイズ／重量 | 400mm×152mm×75mm／約908〜945g |
先端径φ4.5mmの電動先端可動式で、L字配管や金型のL字部分でもスムーズな挿入・通過が可能です。画質も35万画素と高く、細かなキズや破損個所をチェックしやすくなっています。
35万画素なので、モニタ上で細かい傷の把握がしやすい点がポイント。ストレスを感じずに検査を行うことができます。
※参照元：スリーアールソリューション公式HP（https://3rrr-btob.jp/archives/items/3r-mfxspa45）
| モニタ解像度 | 800×480 |
|---|---|
| 防水規格 | カメラケーブル部：IP65 |
| サイズ／重量 | 400mm×152mm×75mm／約908〜945g |
高所や配管の奥を観察するのに適したリジットケーブルタイプの工業用内視鏡です。硬質なケーブルで先端のみが稼働するようになっており、4個搭載されたLEDで暗所の撮影も可能です。
高所や配管・隙間の奥の方の観察にも使用できる工業用内視鏡。先端部のLEDは、8段階の調光が可能です。
※参照元：スリーアールソリューション公式HP（https://3rrr-btob.jp/archives/items/3r-fxs050-63-rigid）
| 内視鏡の太さ | Φ13.8mm |
|---|---|
| 防水規格 | カメラケーブル部:IP67 |
| サイズ | 260mm×85mm×45mm(ケーブル部除く) |
φ2.7mm、φ4.0mm、φ6.0mm、φ8.0mmという4種類の外径をラインナップしており、有効長も175～179mmに対応しています。
視野方向も、直視または側視（30°・70°・90°）から用途に合わせて選べます。
極細のボアスコープ。バリ検査や打痕、切り屑の発見、鋳物の「す」、エンジンシリンダー内部の検査などさまざまな分野で活用できます。
※参照元：スリーアールソリューション公式HP（https://3rrr-btob.jp/archives/items/3r-bs27）
| 内視鏡の太さ | Ф2.7mm／Ф4.0mm／Ф6.0mm／Ф8.0mm |
|---|---|
| 視野角 | 45°／55°／60 |
| 重量 | 72〜93g |
直視が難しいワーク内部・隙間・穴の内部の確認に適したボアスコープ（硬性鏡）です。先端部は0.83mmと超極細径で、非破壊検査を実現します。有効長は40～180mmです。
ワーク内部や隙間・穴の内部のバリ・きりこ・クラックの確認などに活用できるボアスコープです。広範囲が見える約90°の視野角がポイントです。
※参照元：スリーアールソリューション公式HP（https://3rrr-btob.jp/archives/items/3r-bs085）
| 内視鏡の太さ | Ф0.83mm |
|---|---|
| 視野角 | 90° |
| 重量 | 49g |
このメディアでは、他にも、工業用内視鏡のメーカーを紹介しています。TOPページでは利用する目的や場所に合わせてオススメの工業用内視鏡を紹介していますので、ぜひチェックしてみてください。
顕微鏡・内視鏡・拡大鏡といった主力製品をはじめ、パソコン・スマートフォン関連機器などの販売も手がけています。
スリーアールソリューションの強みは、顧客のニーズに沿った商品開発力です。自社の技術チームが試験や技術検証を実施し、新製品の開発に取り組んでいます。
また、さまざまな業界に精通しているため、顧客の悩みや課題に合わせた製品提案も得意としています。
自動車部品メーカーのシャフト傷確認業務において、これまではライトで照らしながら検査を行っていましたが、傷の大きさや深さの測定が難しかったために原因の特定までに時間がかかることがありました。
そこで、工業用内視鏡「3R-GAZE01」を導入。3D計測機能が搭載されていることから、シャフト内部の傷の大きさや深さについて正確に測定できるようになったために、業務効率の向上につながっています。
※参照元：スリーアールソリューション公式HP（https://3rrr-btob.jp/archives/case/25229）
取り扱い製品については、公式ホームページに「よくある質問」や、マニュアルやソフトウェアのダウンロードが可能な製品サポートページを用意。こちらには使用方法に関する動画なども掲載されています。また、こちらのページから修理の問い合わせも可能です。
そのほか、製品購入サポートも提供しています。デモ機の貸し出しや製品レンタルについてもサポートページから確認が可能。実際の商品を試してから本格的に導入することもできます。
| 社名 | スリーアールソリューション株式会社 |
|---|---|
| 所在地 | 福岡県福岡市博多区東光2-8-30 高光第一ビル2F |
| 電話番号 | 092-260-3030 |
| URL | https://3rrr-btob.jp/ |
工業用内視鏡には、大きく分けてビデオスコープ・ボアスコープ・管内カメラがあり、それぞれでニーズが異なります。どのような場所を確認・検査したいのかを明確にし、自社に適した製品を選びましょう。
